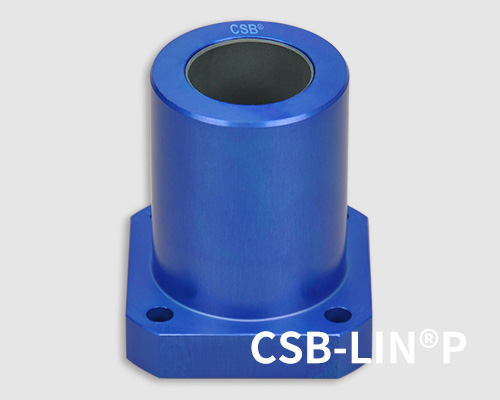

Polymer-tech SolutionsTM
●方法蘭保持器設計
●尺寸精度與金屬滾珠直線軸承保持一致
●滑動層材料采用TEFPLAS?B
●保持器材料采用表面硬化鋁合金
●自潤滑免維護
●無噪音高速運行

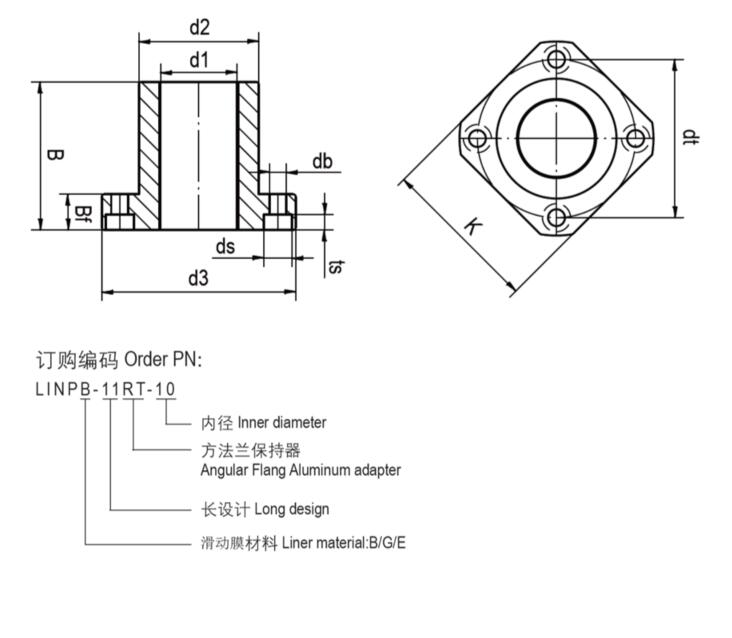

產品編碼 | 軸徑 | 座孔 | 最大許可動載荷 | 最大許可靜載荷 | 重量 |
[mm] | [mm] H7 | [N] | [N] | [g] | |
LINPB-11RT-08 | 8 | 16 | 2000 | 4000 | 20 |
LINPB-11RT-10 | 10 | 19 | 2900 | 5800 | 34 |
LINPB-11RT-12 | 12 | 22 | 3840 | 7680 | 43 |
LINPB-11RT-16 | 16 | 26 | 5760 | 11520 | 54 |
LINPB-11RT-20 | 20 | 32 | 9000 | 18000 | 91 |
LINPB-11RT-25 | 25 | 40 | 14500 | 29000 | 154 |
LINPB-11RT-30 | 30 | 47 | 20400 | 40800 | 266 |
| LINPB-11RT-40 | 40 | 62 | 32000 | 64000 | 555 |
| LINPB-11RT-50 | 50 | 75 | 50000 | 100000 | 852 |
●最大比例為2:1
●1x =同軸軸承分離
●2x =從軸到負載或驅動力的距離
●小心：超過2:1比例時會發生爬行甚至卡死的現象！
這個原則與負載無關！這不是由于邊緣加載。它也不依賴于使用的驅動力！驅動力與軸承的距離越遠，所需驅動力越大，磨損也越大。
可能還有其他因素會增加制動效果，但摩擦系數是主要原因。
●注意：2:1法則是基于理論靜摩擦系數0.25，然而，額外的潤滑有助于降低摩擦并延長2:1的比例。
▊CSB-LIN?塑料直線軸承查詢系統V1.0?是包含了LIN塑料直線軸承以及LINP精密直線軸承，系統基于CSB?實驗室測試數據以及軸承材料相結合分析計算，您可以先選擇需要的軸承類型，通過輸入軸承載荷、速度、軸承數量以及相關位置信息等參數進行模擬計算，系統會根據輸入?yún)?shù)校核直線軸承類型符合性，輸出軸承負載安全性、負載與驅動力位置合理性、運行速度以及系統所需最小驅動力等數據。
▊由于系統基于理論數據模擬計算分析可能存在無法完全符合輸入?yún)?shù)，數據校核具有一定的局限性；安裝校核2：1法則與最小驅動力校核數據中軸承摩擦系數采用0.25計算。CSB?建議在設備上需再次做測試驗證以符合實際使用要求。
▊CSB-LIN?塑料直線軸承查詢系統輸出結果僅供設計選型參考，不可作為最終軸承符合性判定依據；如有疑問請與CSB?銷售工程師聯系。
